沸石轉輪濃縮+RTO焚燒技術治理揮發性有機物在印刷行業中的應用

文章出處：鑫藍環保鑫藍動態網責任編輯：蔡作者：蔡人氣：-發表時間：2023-02-17 00:00:00【大中小】

1印刷行業VOCs治理技術概述

目前

，針對揮發性有機廢氣的主流治理技術主要包括吸附法
、吸收法、燃燒法
、冷凝法
、生物法等

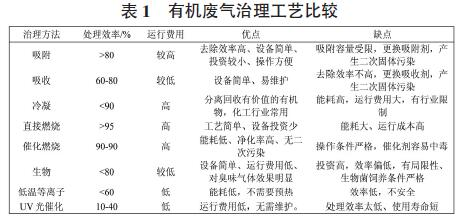

，有機廢氣的處理技術對比見表1
。結合印刷企業有機廢氣的特點，單一的處理工藝很難達到有效治理廢氣的目標
，一般工程設計單位會根據有機廢氣特征
，在確保尾氣達標的前提下，盡可能采用成熟可靠、處理效率高的處理工藝或者聯合處理工藝
，達到治理目的
。

2昆山鑫藍環保方案設計-沸石轉輪濃縮+RTO焚燒

為達到環保目標，針對自身印刷廢氣大風量

、低濃度
、含多種有機成分的特點，天津某印刷企業有機廢氣治理技術的設計思路為吸附脫附－燃燒法聯合處理工藝
。下文針對吸附劑
、脫附劑、燃燒方式的選取進行簡要分析
。

2.1 吸附劑選擇

氣體吸附分離成功與否

，極大程度上依賴于吸附劑的性能，因此選擇吸附劑是確定吸附操作的首要問題
。工業上常用的吸附劑有：硅膠、活性炭
、活性氧化鋁
、分子篩等，其中活性炭是應用最廣泛的吸附劑
，沸石材料是一種安全高效吸脫附材料

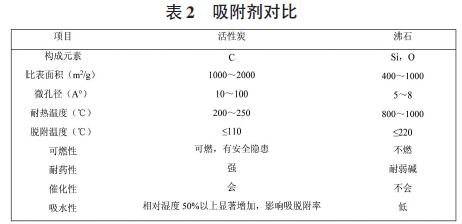

，兩者吸附特性對比情況見表2。

由此可知

，沸石克服了活性炭不能高溫脫附和不適合高濕度的弊端
，是一種替代傳統活性炭的安全高效吸脫附材料。

2.2 脫附劑選擇

選擇空氣作為脫附劑

，首先氣源不需要外購
，其次，由于空氣中含有氧
，可以為后續燃燒提供氧原料
。因此，只要控制好有機物濃度在爆炸下限內
，選擇空氣作為脫附劑是經濟實惠
、安全可靠的選擇。

2.3 燃燒技術選擇

燃燒法是利用有機氣相污染物易燃燒的性質

，由于燃燒
，可以使廢氣變成無機小分子，這種方法包括催化燃燒法和直接燃燒法兩類
。催化燃燒采用催化劑代替火焰
，優點是操作溫度低，但是催化劑容易中毒失活，更換催化劑費用昂貴
。直接燃燒法工藝簡單
、燃燒徹底，但能耗大
，目前陶瓷蓄熱體的合理利用可以降低能耗
，減少運行成本。

3 工藝介紹

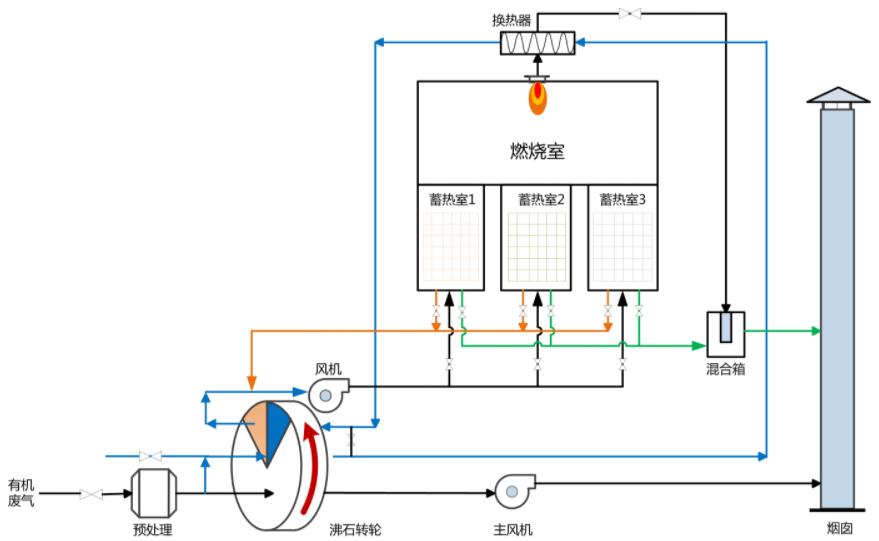

沸石轉輪濃縮+RTO焚燒處理工藝主要由沸石轉輪濃縮（吸附區域

、脫附區域

、冷卻區域）、脫附系統

、蓄熱燃燒系統（RTO 爐體

、陶瓷蓄熱體、燃燒系統等）及控制系統等部分組成

。

吸附脫附：沸石分子篩轉輪吸附濃縮系統利用吸附－脫附－冷卻這一連續性過程

，對VOCs廢氣進行吸附濃縮，沸石分子篩轉輪分為吸附區

、脫附區和冷卻區三個功能區域

。廢氣進入沸石分子篩轉輪的吸附區，VOCs被沸石分子篩吸附除去

，被凈化后排出

。吸附在分子篩轉輪中的VOCs，在脫附區經過約200℃小風量的熱風處理而被脫附

、濃縮

。再生后的沸石分子篩轉輪在冷卻區被冷卻，如此反復

。

蓄熱式燃燒：脫附后的高濃度小風量廢氣進入RTO處理系統

，首先進入RTO蓄熱室1的陶瓷介質層，陶瓷釋放熱量
，溫度降低
，而有機廢氣吸收熱量，溫度升高
，廢氣離開蓄熱室后以較高的溫度進入氧化室
。在氧化室中，有機廢氣由燃燒器加熱升溫至設定的氧化溫度800℃以上
，使其中的VOC分解成二氧化碳和水后排放
。

廢氣流經蓄熱室1升溫后進入氧化室氧化，凈化后的高溫氣體離開氧化室

，進入蓄熱室2
，釋放熱量
，降溫排出，而蓄熱室2吸收大量熱量后升溫
，同時清掃蓄熱室3

。循環完成后，進氣與出氣閥門進行一次切換

，進入下一個循環

，廢氣由蓄熱室2進入，蓄熱室3排出

，清掃蓄熱室1

。如此交替。由于廢氣已在蓄熱室內預熱

，燃料耗量大為減少

，運行成本大大降低。

4 運行效果

根據實際運行情況來看

，該治理工藝性能穩定

、操作簡單、安全可靠

、無二次污染

、設備占地面積小。特有的沸石材料保證轉輪裝置的高吸

、脫附效率，使原本大風量

、低濃度的VOC廢氣

，轉換成小風量、高濃度的廢氣

；沸石轉輪吸附VOC所產生的壓降極低
