車間焊接煙塵處理-集中式除塵

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-07-15 00:00:00【大中小】

車間焊接煙塵的集中式除塵系統是一種通過統一收集

、集中處理多工位煙塵的高效環保方案，尤其適用于焊接工位分散
、煙塵產生量大或需統一管理的規模化車間
。其核心是通過吸塵罩－管道網絡－除塵設備－風機的閉環系統
，實現煙塵的高效捕捉
、凈化和達標排放。以下從系統設計
、關鍵環節及環保效益三方面詳細闡述其實現機制：

一、集中式除塵系統的核心設計邏輯

集中式除塵的核心理念是“源頭捕捉+集中處理+資源優化”

，通過以下步驟實現：

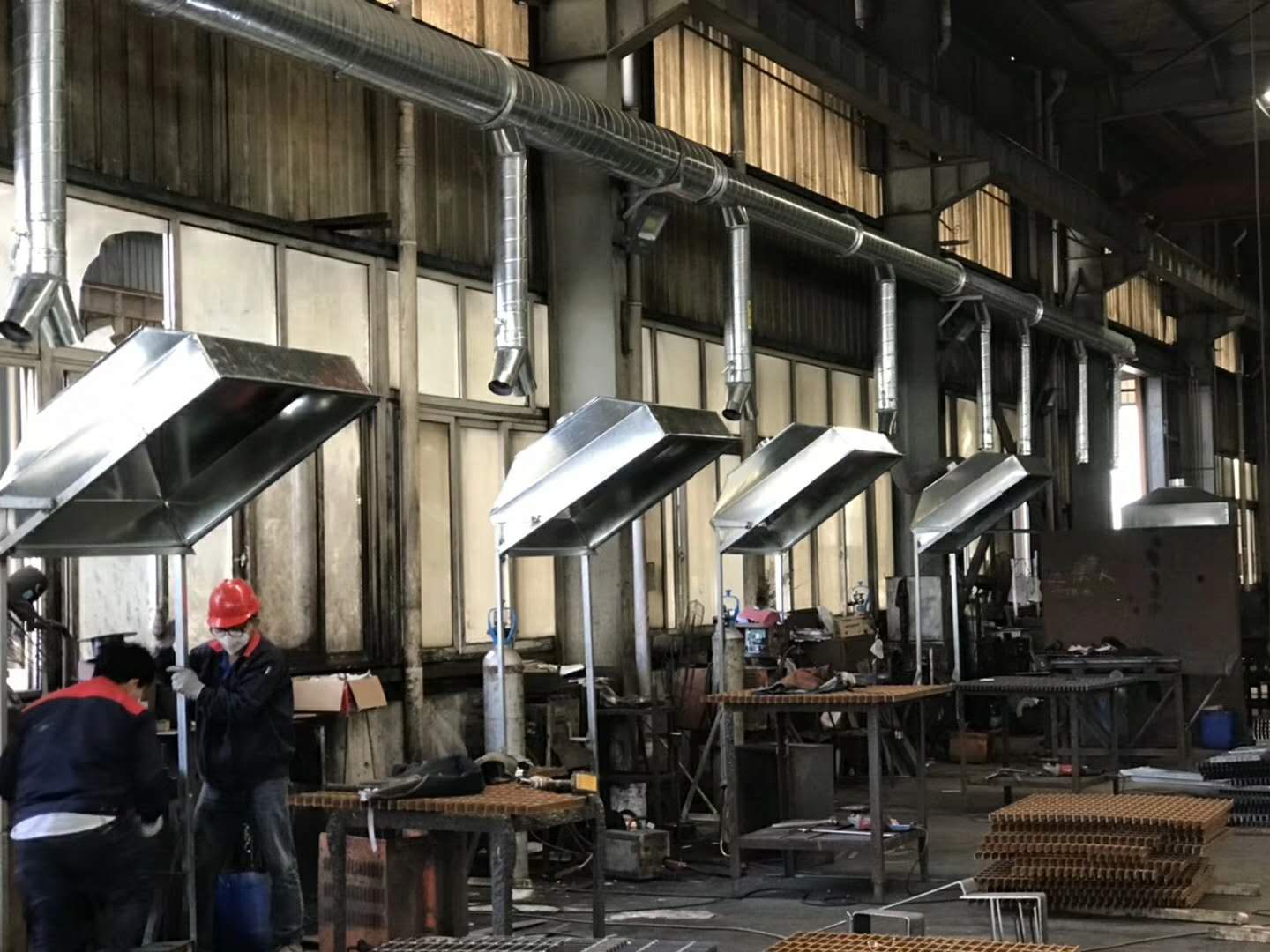

源頭捕捉：在每個焊接工位或區域設置吸塵罩

，主動捕獲焊接過程中產生的煙塵（包括金屬氧化物、助焊劑揮發物等）
。

管道傳輸：通過密閉管道將各工位的煙塵匯總至中央除塵器，管道設計需平衡風量分配

，確保各工位收集效率

。

集中凈化：利用除塵器（如袋式、濾筒式）過濾煙塵中的顆粒物

，凈化后的氣體達標排放。

資源優化：通過自動化控制（如變頻調速

、風量調節）降低能耗，部分系統可回收煙塵中的有價值物質（如貴金屬粉塵）

。

二、關鍵環節的環保實現機制

1.吸塵罩設計：源頭控制的關鍵

類型選擇：根據焊接方式（手工焊

、機器人焊

、激光焊等）和工位布局，選擇固定式

、移動式或柔性吸塵罩。例如：

手工焊工位：移動式吸塵罩（帶萬向臂）可靈活調整捕捉角度

，覆蓋焊槍周圍1～2米范圍

。

機器人焊工位：固定式吸塵罩（包圍焊接區域）配合封閉式艙體，減少煙塵擴散

。

捕捉效率：吸塵罩需形成負壓區

，確保煙塵產生后立即被吸入管道。設計時需滿足“三面圍擋+一面吸風”原則

，吸塵口風速建議≥1.5m/s（手工焊）或≥2.0m/s（機器人焊）。

2.管道系統設計：平衡風量與阻力

管道布局：采用“樹枝狀”或“環狀”布局

，主管道直徑需根據總風量計算（通常流速15~20m/s）

，分支管道逐步縮小，確保各工位風量均衡

。

阻力控制：管道轉彎處需加導流片，減少局部阻力

；管道坡度≥2%以利冷凝水排放（尤其處理高溫煙塵時）

；總阻力（管道+除塵器+風機）需控制在風機額定風壓范圍內（通常≤3000Pa）

。

防爆設計：若處理鋁鎂合金等可燃性粉塵，管道需采用防靜電材料（如不銹鋼）

，法蘭連接處跨接導線，并設置泄爆口（泄爆面積≥管道截面積的1/3）

。

3.除塵器選型：高效凈化的核心

袋式除塵器：

原理：含塵氣體通過濾袋（材質為滌綸、芳綸或PTFE覆膜）

，顆粒物被攔截在濾袋表面，凈化氣體排出

。

優勢：處理風量大（可達10?m³/h以上），過濾效率高（對0.5μm以上顆粒物效率≥99%）

，適合中低濃度煙塵（通常≤500mg/m³）。

注意事項：需定期清灰（脈沖噴吹或機械振打）

，濾袋壽命2～3年

；處理高溫煙塵（如不銹鋼焊接）時需預冷卻（<120℃）。

濾筒除塵器：

原理：采用褶皺式濾筒（材質為聚酯纖維+PTFE膜）

，表面積是同體積濾袋的3~5倍

，過濾效率更高（對0.3μm顆粒物效率≥99.5%）

。

優勢：體積?div id="m50uktp" class="box-center"> 。▋H為袋式的1/3~1/2），清灰效率高（脈沖噴吹）

，適合空間有限的車間

。

注意事項：濾筒成本較高

，需定期更換（壽命1～2年）；處理高濃度煙塵時需前置預處理器（如旋風除塵器）

。

4.風機與控制系統：節能與穩定運行的保障

風機選型：根據系統總風量（Q）和總阻力（H）選擇離心式風機

，需留10%～20%的余量（Q余量=1.1Q，H余量=1.2H）

。例如：總風量50000m³/h，總阻力2500Pa

，可選風機參數為Q=55000m³/h，H=3000Pa
。

變頻控制：通過PLC或DCS系統，根據焊接工位的開啟數量（如通過傳感器檢測工位電流或煙塵濃度）自動調節風機轉速

，實現“按需供風”，降低能耗30%～50%
。

實時監測：安裝壓差傳感器（監測濾袋/濾筒阻力）

、溫度傳感器（監測煙塵溫度）和顆粒物濃度傳感器（監測排放濃度）

，數據接入中控系統

，異常時報警并聯動停機。

5.排放與安全：合規與風險防控

排放達標：處理后的氣體需符合《大氣污染物綜合排放標準》（GB16297-1996）或地方更嚴標準（如京津冀地區顆粒物限值≤10mg/m³）

?div id="m50uktp" class="box-center"> ？赏ㄟ^增加二級過濾（如活性炭吸附）進一步降低有害氣體（如臭氧

、氮氧化物）濃度

。

防爆安全：針對可燃性粉塵（如鋁鎂合金）

，除塵器需采用防爆結構（如泄爆門、隔爆閥）

，風機需選用防爆電機，管道需設置靜電接地

。

灰渣處理：收集的煙塵（如鐵氧化物、鋁粉）需按《固體廢物污染環境防治法》分類處置

，部分可回收利用（如鋁粉回爐重熔）。

總結

車間焊接煙塵的集中式除塵系統通過科學設計吸塵罩

、優化管道布局
、選擇高效除塵器
、配套智能控制
，實現了煙塵的高效捕捉
、凈化和資源化利用
，既解決了焊接煙塵對環境和工人健康的危害
，又通過節能降耗和資源回收創造了經濟價值，是規?div id="4qifd00" class="flower right">

；囬g實現綠色生產的優選方案。
